UNP 120

Wat is een UNP-profiel?

Een UNP 120 stalen balk, ook wel U-balk genoemd, is een koudgewalst of warmgewalst stalen profiel met een open, U-vormige doorsnede. De afkorting UNP staat voor "U Normal Profile", wat duidt op een gestandaardiseerde U-vorm volgens Europese normeringen (meestal DIN 1026-1). Deze profielen worden veelvuldig gebruikt in de bouw- en staalconstructie, vanwege hun uitstekende eigenschappen op het gebied van draagkracht, stabiliteit en montagegemak.

Het kenmerkende van een UNP-profiel is dat het beschikt over een recht lijf (de verticale middenstrook) met twee flenzen (de horizontale delen), die licht schuin aflopen. Dit ontwerp zorgt voor een hoge weerstand tegen buiging en torsie in één richting, waardoor ze bijzonder geschikt zijn voor toepassingen waar krachten in één vlak optreden, zoals bij randbalken, muuraansluitingen, kozijnen, railconstructies, steunbalken en verstevigingen.

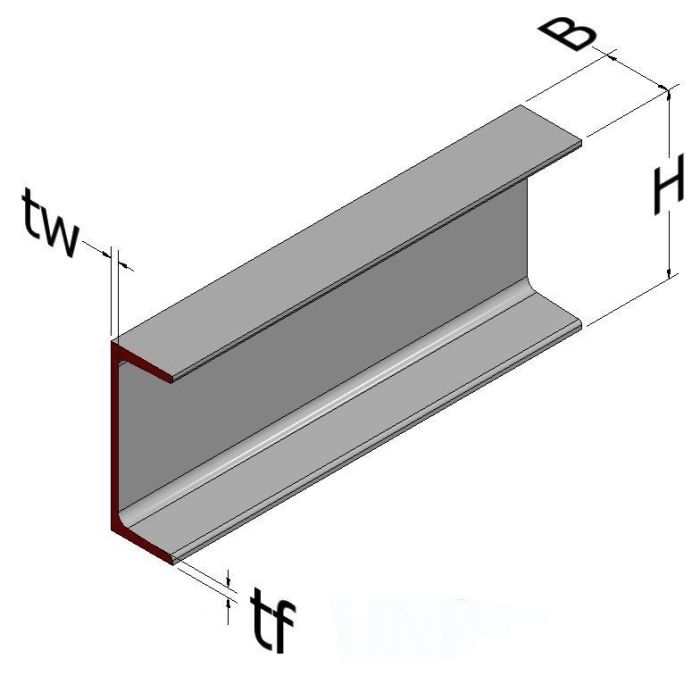

Wat zijn de afmetingen van een UNP 120 balk?

De UNP 120 afmetingen staan hieronder voor u op een rijtje:

• Hoogte (h): 120 mm

• Breedte (b): 55 mm

• Flensdikte (tf): 9 mm

• Webdikte (tw): 7 mm

Limtrade biedt ook de mogelijkheid om uw balk op maat te zagen, dit bespaart kosten en als hij dan binnen is kunt u hem gelijk gebruiken. U kunt kiezen uit recht zagen of verstek zagen en u kunt een lengte van maximaal 18 m.

UNP 120 gewicht en gewicht per meter

Het UNP 120 gewicht speelt een cruciale rol in zowel de structurele berekeningen als de praktische verwerking, zoals transport, montage en bevestiging. Het gewicht wordt doorgaans uitgedrukt in kilogram per strekkende meter (kg/m), en is afhankelijk van de afmetingen van het profiel, met name de hoogte, breedte en dikte van het lijf en de flenzen.

Voor het UNP 120 gewicht per meter bedraagt 13,70 kg. Dit betekent dat een balk van 6 meter maar liefst 82,2 kg weegt. In vergelijking met lichtere U-profielen biedt de UNP 120 stalen balk een aanzienlijk hogere structurele weerstand, zonder het zware gewicht van grotere profielen zoals de UNP 200 of UNP 240.

UNP 120 draagkracht

De UNP 120 draagkracht is indrukwekkend voor een profiel in deze afmetingsklasse. Dankzij de stevige wanddiktes en robuuste U-vorm biedt dit profiel een hoge weerstand tegen buiging bij belasting in één richting. De flenzen vangen drukkrachten op, terwijl het lijf trekkrachten verwerkt. Hierdoor zijn UNP-profielen bij uitstek geschikt als randliggers, lateien en muurdragers.

De UNP 120 stalen balk functioneert het best wanneer deze met de open zijde verticaal geplaatst wordt, zodat de buigweerstand optimaal benut wordt. Dit profiel is minder geschikt voor gebruik bij tweezijdige of asymmetrische belasting, omdat de open zijde minder torsiestijfheid biedt dan gesloten of I-vormige profielen.

Wat is sterker, UNP of IPE?

Hieronder hebben we de UNP 120 stalen balk vergeleken met de IPE 120 stalen balk om erachter te komen welke nu sterker is. We hebben voor u een overzichtelijk tabel waarin alle informatie staat. Zo kunt u ook een goede keuze maken welke balk het beste bij uw project past.

UNP 120 vs IPE 120: vergelijkingstabel

Conclusie:

• IPE is lichter, ideaal voor lange overspanningen en lagere belastingen.

• UNP is zwaarder en geschikt voor hogere belastingen dicht bij de steunpunten.

• Voor maximale sterkte is UNP vaak beter; IPE is efficiënter bij licht gebruik.

Toepassingen van de UNP 120 stalen balk

Hieronder staan een aantal toepassingen van de UNP 120 stalen balk:

1. Randliggers bij betonnen vloeren: De UNP 120 stalen balk wordt vaak toegepast als randligger rondom betonnen vloerplaten, waar het profiel de zijkant van de vloer ondersteunt. Dit zorgt voor een stabiele afwerking en voorkomt doorbuiging aan de randen.

2. Muurdragers en lateien: In metselwerkconstructies wordt de UNP 120 stalen balk gebruikt als dragende latei boven ramen en deuropeningen. Het profiel vangt de verticale belasting van het metselwerk boven de opening veilig op.

3. Kozijnversteviging in staalbouw: UNP 120 profielen bieden uitstekende versteviging voor grote stalen kozijnen, zoals bij industriële deuren of poorten. De profielvorm maakt het eenvoudig om andere elementen eraan te bevestigen.

4. Rail- en geleidingsystemen: Door de stevige U-vorm is de UNP 120 stalen balk geschikt als geleiderail voor schuifpoorten of rollende systemen. Het profiel biedt stabiliteit én ruimte voor loopwielen of railwagens.

5. Steunbalken in prefabconstructies: Bij geprefabriceerde elementen wordt de UNP 120 stalen balk vaak als interne draagbalk geïntegreerd voor extra stevigheid. Hierdoor wordt het element sterker zonder onnodig veel gewicht toe te voegen.

Waarom kiezen voor UNP 120 stalen balk?

• Hoge draagkracht per gewicht bij korte overspanningen

• Robuuste constructie dankzij dikkere lijf- en flensdimensies

• Flexibel inzetbaar voor profielwerk, kolomliggers of muurafwerking

• Oersterk in compressie en drukbelasting

Wat is de prijs van UNP 120 stalen balk?

Op Limtrade.nl vindt u altijd een van de scherpste prijzen van Nederland, België en Duitsland doordat wij alles leveren vanuit onze eigen fabriek.

Extra kosten voor bewerkingen zoals zagen, verzinken of stralen worden apart berekend. Mocht u vragen hebben over kortingen bij grote of terugkerende orders neem dan contact met onze klantenservice op.

Conclusie

De UNP 120 stalen balk is een robuuste en betrouwbare keuze voor constructies waarbij sterkte, stabiliteit en draagkracht centraal staan. Met een gewicht van 13,70 kg per meter, een slimme U-vorm en stevige wanddiktes, is dit profiel ideaal voor toepassingen zoals muurondersteuning, randbalken of als onderdeel van staalconstructies in zowel woning- als utiliteitsbouw. Hoewel een IPE 120 lichter is en meer geschikt voor vrije overspanningen, biedt de UNP 120 superieure prestaties bij gerichte, lineaire belasting, precies daar waar het er écht toe doet. Dankzij de uitstekende draagkracht, de gestandaardiseerde afmetingen en de gunstige prijs per meter is het een veelgekozen profiel binnen de staalbouw.
