HEB balken
HEB-balken behoren tot de categorie van H-profielen en zijn een essentieel onderdeel in de bouw- en constructiesector. Ze worden gekarakteriseerd door hun H-vormige doorsnede, wat zorgt voor een optimale verdeling van krachten en een efficiënt gebruik van materiaal. Deze balken zijn beschikbaar in diverse afmetingen en hebben meerdere toepassingen.
-
Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 100Vanaf€ 12,92 € 10,68 - Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 120Vanaf€ 14,13 € 11,68
- Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 140Vanaf€ 14,94 € 12,35
- Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 160Vanaf€ 17,11 € 14,14
- Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 180Vanaf€ 19,06 € 15,75
- Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 200Vanaf€ 22,64 € 18,71
- Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 220Vanaf€ 26,79 € 22,14
- Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 240Vanaf€ 31,77 € 26,26
- Op voorraadLevertijd: Afhalen binnen 3 tot 5 werkdagen, Bezorgen 5 tot 10 werkdagenHEB 260Vanaf€ 35,59 € 29,41

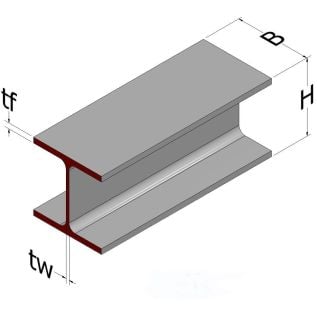

Afmetingen van HEB balken
De afmetingen van HEB-balken variëren afhankelijk van het type. Hieronder volgt een overzicht van een aantal standaardafmetingen:
|
Type |
Hoogte (mm) |
Breedte (mm) |
Flensdikte (tf) |
Webdikte (tw) |
Gewicht (kg/m) |
|
100 |
100 |
10 |
6 |
20,80 |
|
|
200 |
200 |
15 |
9 |
62,50 |
|
|
300 |
300 |
19 |
11 |
119,30 |
|
|
400 |
300 |
24 |
13,5 |
158,00 |
|
|
500 |
300 |
28 |
14,5 |
190,60 |
Deze afmetingen zijn essentieel bij het selecteren van de juiste HEB-balk voor een specifieke toepassing, aangezien ze invloed hebben op het draagvermogen en de stabiliteit van de constructie.
Draagvermogen van HEB balken
Het draagvermogen van een HEB-balk is afhankelijk van verschillende factoren, waaronder de afmetingen, de staalsoort en de lengte van de balk. Algemeen geldt dat hoe groter de hoogte en de flensdikte, des te hoger het draagvermogen. Bijvoorbeeld, een HEB 100 balk heeft een lager draagvermogen dan een HEB 1000 balk vanwege de kleinere afmetingen en het lagere gewicht.
Toepassingen van HEB balken
-
Draagconstructies in gebouwen: De HEB balken worden gebruikt als hoofddraagbalken voor vloeren, daken en tussenverdiepingen. Ze zijn ideaal voor grote overspanningen in woning- en utiliteitsbouw.
-
Civiele techniek en bruggenbouw: HEB profielen dienen in bruggen en viaducten als hoofdliggers en ondersteunende elementen. Ze zijn geschikt voor permanente of tijdelijke infrastructuur.
-
Industriële constructies: Voor machineframes, hijsinstallaties en zware platforms zijn HEB balken een betrouwbare keuze. Ze bieden stabiliteit bij dynamische krachten en zware puntbelastingen.
-
Agrarische en logistieke toepassingen: In stallen, loodsen en opslagruimten zorgen HEB balken voor stucturele ondersteuning van daken en tussenverdiepingen. Ook in magazijnen worden ze toegepast voor mezzanines en stellages.
H-profiel: Vergelijking met andere profielen
De HEB-balken behoren tot de H-profielen, naast HEB-balken zijn er dus ook andere H-profielen beschikbaar, zoals HEA- en HEM-balken. Het verschil tussen deze profielen ligt voornamelijk in de hoogte, flensdikte en het gewicht. HEA-balken zijn lichter en hebben dunnere flenzen, terwijl HEM-balken zwaarder zijn en dikkere flenzen hebben. De keuze tussen deze profielen hangt af van de specifieke eisen van de toepassing, zoals het benodigde draagvermogen en de beschikbare ruimte.
|
Type |
Hoogte (mm) |
Breedte (mm) |
Flensdikte (tf) |
Webdikte (tw) |
Gewicht (kg/m) |
|
100 |
100 |
10 |
6 |
20,80 |
|
|
96 |
100 |
8 |
5 |
17,10 |
|
|
120 |
106 |
20 |
12 |
42,60 |
Conclusie
HEB-balken zijn een essentieel onderdeel in de constructie van diverse bouw- en industriële toepassingen. Door hun robuuste H-vormige profiel bieden ze een uitstekende krachtverdeling en zijn ze geschikt voor zowel lichte als zware belastingen. Bij het selecteren van de juiste HEB-balk is het belangrijk om rekening te houden met de afmetingen, het draagvermogen en de specifieke eisen van de toepassing.
